وسط گیره خورشیدی دو بولت U

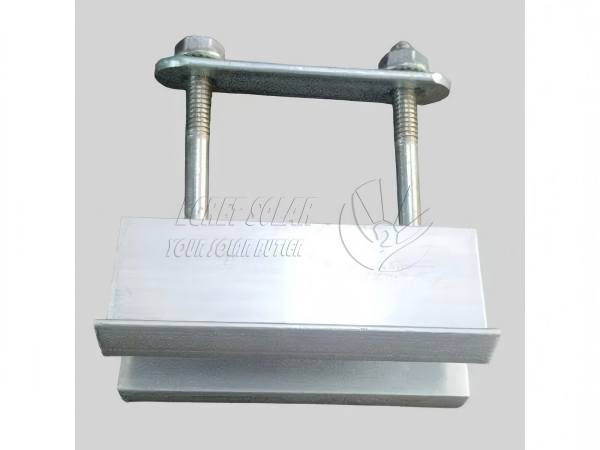

گیره میانی خورشیدی دو بولت U Egret برای تثبیت پنل های خورشیدی در دو طرف در موقعیت وسط بین دو پنل فتوولتائیک خورشیدی مجاور استفاده می شود. بر خلاف گیره وسط خورشیدی معمولی وگیره انتهاییبدنه گیره طولانی تر است، 80-100 میلی متر، در نتیجه توزیع نیروی یکنواخت تر و تشکیل یک ساختار بافر برای جلوگیری از فشردن و خراشیدن قاب آلومینیومی فتوولتائیک.

طول استاندارد محصول 80-100 میلی متر را پوشش می دهد و سایر طول های سفارشی پذیرفته می شود. این دستگاه با ضخامت ماژول فتوولتائیک 30/35/40 میلی متری موجود در بازار سازگار است. ارتفاع U شکل را می توان برای مطابقت با مشخصات مختلف تیرهای اصلی فولادی مربعی تنظیم کرد.

پارامترهای محصول

دستورالعمل های سفارشی سازی

گزینه طول گیره آلومینیومی: 80 میلی متر تا 120 میلی متر

ارتفاع قاب پانل PV مناسب: 30 تا 40 میلی متر

عرض دهانه U-bolt (مناسب برای تیرهای اصلی لوله مستطیلی): 40/60/80/100mm مناسب برای براکت های مستطیلی 40×60، 50×80، 50×100 و غیره

قطر اتصال دهنده PV بولت U: به طور معمول M8 و M6

اگر ریل براکت لوله گرد است، می توانید از پیچ گرد U شکل استفاده کنید. در صورت استفاده از فولاد U شکل، می توان از آن استفاده کردگیره وسط خورشیدی با مهره پلاستیکی .

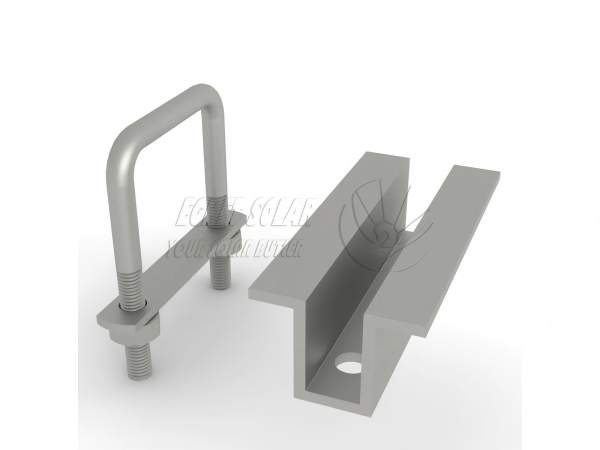

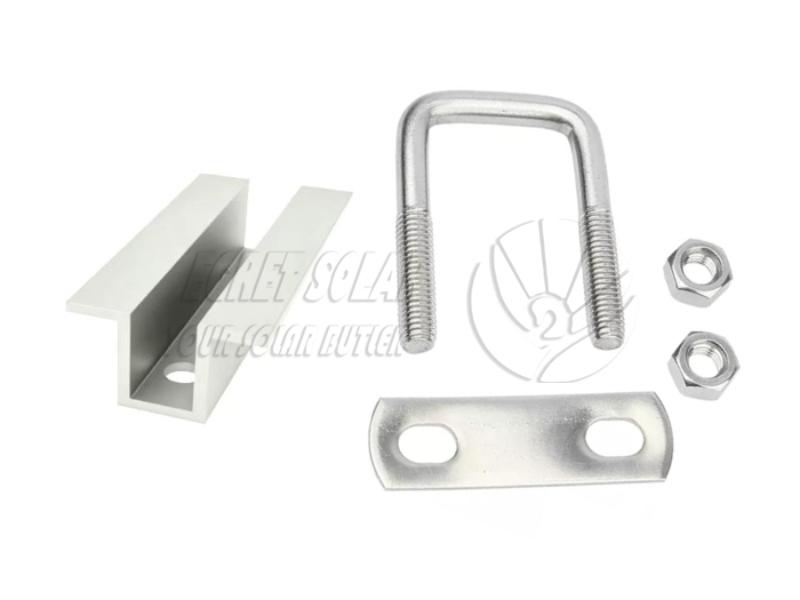

اجزای شامل

مجموعه کامل گیره pv U-bolt به صورت یک مجموعه ارسال می شود، نیازی به خرید جداگانه لوازم جانبی نیست. مجموعه کامل شامل موارد زیر است:

1. گیره میانی آلومینیومی *1

(پروفیل اکسترود شده آلیاژ آلومینیوم Al6005-T5، سطح آنودایز شده

2. صفحه بلند آلومینیومی*1

(گیره آلومینیومی از همان مواد)

3.U-bolt *1:

(فولاد Q235 گالوانیزه گرم، خمیده یکپارچه، ضد زنگ و مقاوم در برابر آب و هوا)

4. واشر تخت *2

( بست های استاندارد گالوانیزه گرم، ضد شل شدن و ضد لغزش)

5. آجیل فلنج یا مهره شش گوش خارجی *2

ویژگی های گیره میانی خورشیدی U

توزیع تنش متعادل، جلوگیری از لغزش پانل

ناحیه اتصال بزرگ بین گیره آلومینیومی و قاب پنل خورشیدی و ریل توزیع یکنواخت تنش را در مقایسه با گیره میانی معمولی تضمین می‌کند و از جابجایی پانل تحت بادهای شدید و نوسانات دما جلوگیری می‌کند.

مقاومت طولانی مدت در برابر خوردگی در فضای باز

گیره نصب دو لایه خورشیدی در برابر اشعه ماوراء بنفش، باران و خوردگی اسیدی/قلیایی مقاوم است. U-bolt ها گالوانیزه گرم هستند و عملکرد بدون زنگ زدگی را به مدت 15 سال حتی در مناطق ساحلی پر نمک و مناطق بارانی جنوبی، مناسب برای محیط های مختلف خشن در فضای باز تضمین می کنند.

خدمات پس از فروش عالی

محصولات ما از مواد پایه فولادی با کیفیت بالا استفاده می کنند و دارای یک لایه گالوانیزه 65 میکرومتر هستند که عمر مفید 25 ساله و 12 سال ضمانت را ارائه می دهند.

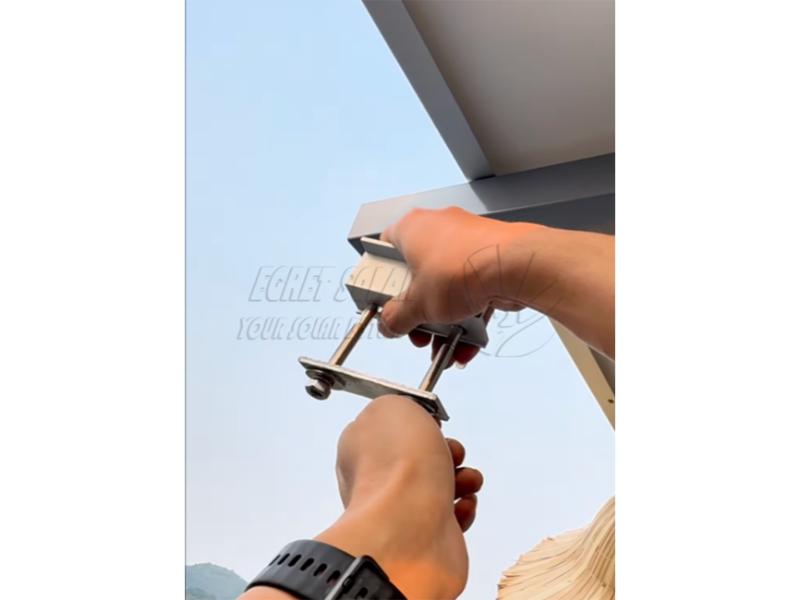

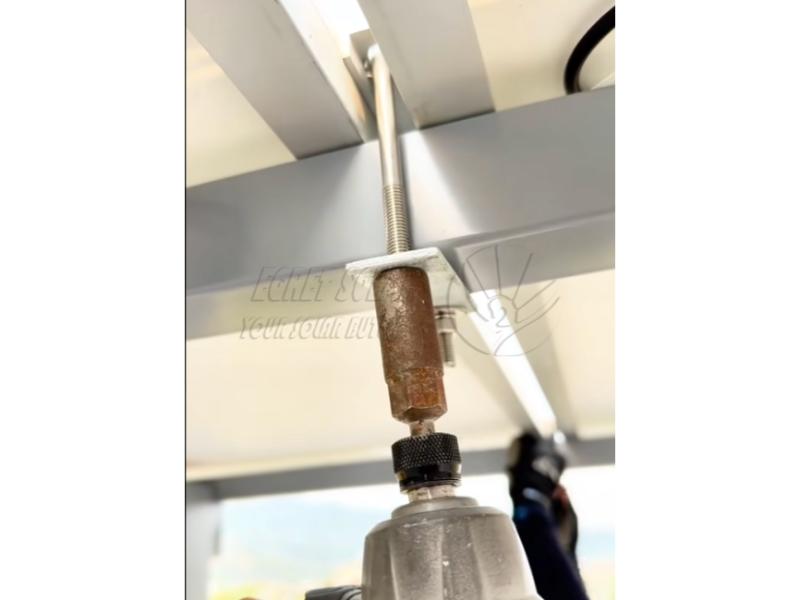

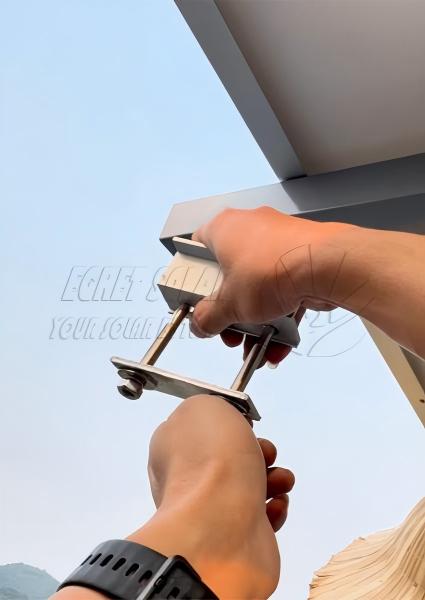

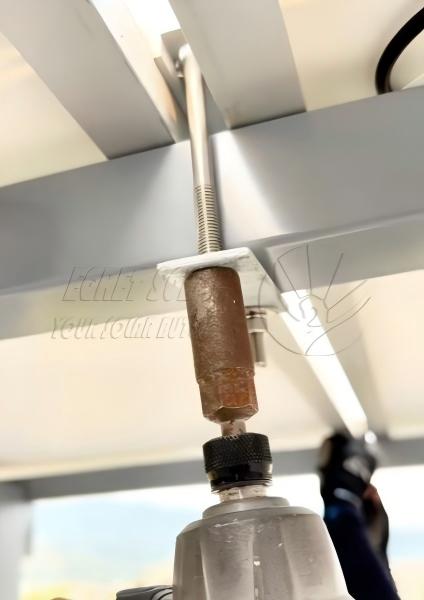

                                                                   تصویر نصب توسط مشتری موریس ارائه شده است

سوالات متداول

Q1. U-bolt روی چه تیرهای لوله مربعی می تواند قفل شود؟

A1. پیچ و مهره های استاندارد برای تیرهای مربع مستطیلی گالوانیزه/ZAM فولادی مناسب هستند. اگر براکت شما از تیرهای با عرض/ضخامت خاصی استفاده می‌کند، می‌توانیم ارتفاع U-bolt و عرض دهانه را بر اساس نقشه‌های شما سفارشی کنیم.

Q2. آیا این گیره در مناطق پر نمک نزدیک دریا قابل استفاده است؟

ج2: بله. گیره U mid خورشیدی مقاوم در برابر UV و مقاوم در برابر باران اسیدی است. اتصال دهنده های گالوانیزه گرم تست پاشش نمک 500 ساعته را پشت سر می گذارند. برای محیط های بسیار خورنده مانند جزایر، پیچ روی-آلومینیوم-منیزیم را می توان با طول عمر بیش از 20 سال در فضای باز ارتقا داد.

Q3: اگر محیط نصب خشن است، آیا سیستم های زمینی توصیه شده ای وجود دارد که بتواند با این گیره میانی سازگار شود؟

پاسخ: ما توصیه می کنیم از سیستم لوله مربعی با استحکام بالا، مناسب برای مناطق با برف و باد شدید در اروپا استفاده کنید. نیازی به جوش نیست، اتصال و تثبیت مستقیماً با پیچ و مهره انجام می شود و نصب را راحت می کند.
