گیره های انتهایی

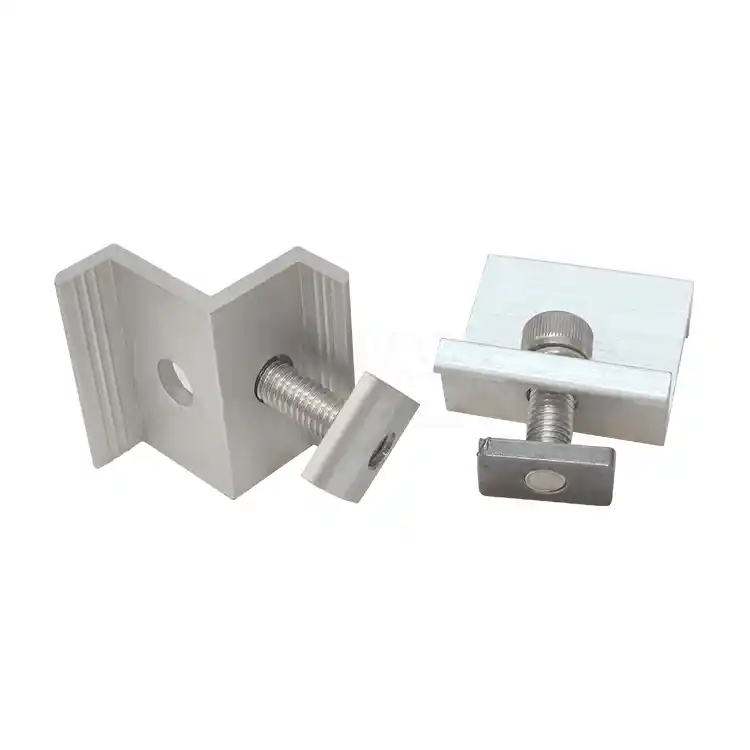

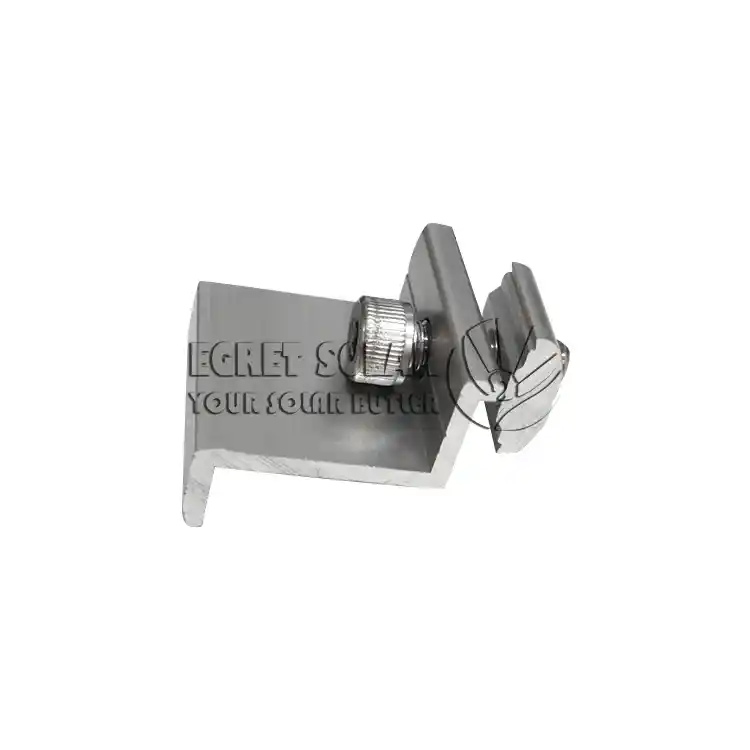

راگیره های انتهایی ازاگرت سولارمانند بلوک فشار میانی، باید با ضخامت قاب جزء (معمولاً 30-40 میلی متر) سازگار باشد، می تواندسفارشیبا توجه به راه حل های مختلف مهندسی، و از مواد آلیاژ آلومینیوم آنودایز ساخته شده است تا از خوردگی با قاب جزء جلوگیری کند و در همان زمان نقش عایق را ایفا کند.

ویژگی های کلیدی

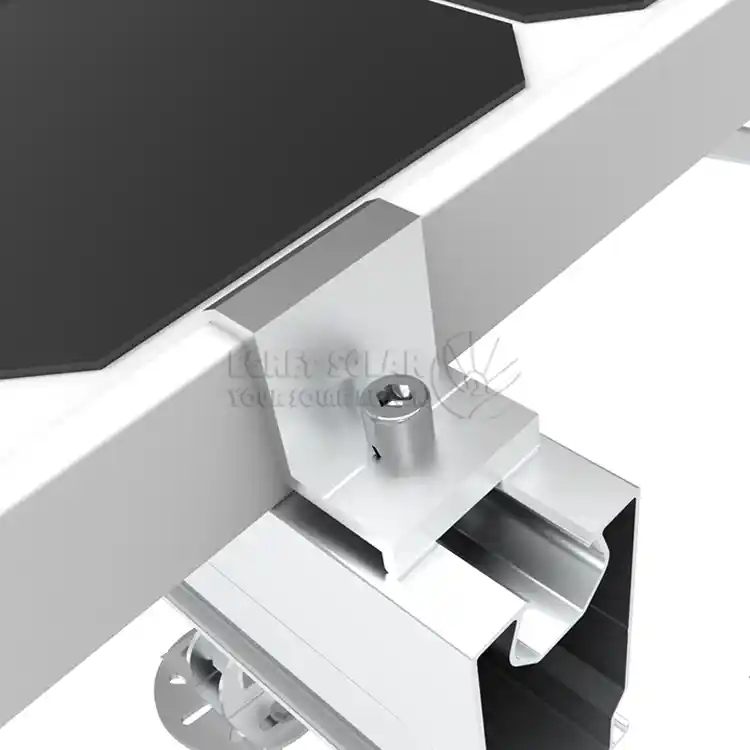

گیره انتهایی خورشیدیچارچوب بیرونی ترین جزء هر ردیف را به انتهای ریل ثابت می کند تا از لیز خوردن آن جلوگیری کند. در عین حال، فشار دادن لبه‌های اجزا به کاهش هجوم باد، باران و گرد و غبار از طرفین کمک می‌کند. در لبه آرایه قرار دارد و مستقیماً قوی‌ترین نیروی بالابر باد (نیروی کشش به سمت بالا) و نیروی مکش باد را تحمل می‌کند، این یک نقطه کلیدی برای تحمل نیرو در طراحی مقاوم در برابر باد است.

تفاوت بین گیره خورشیدی

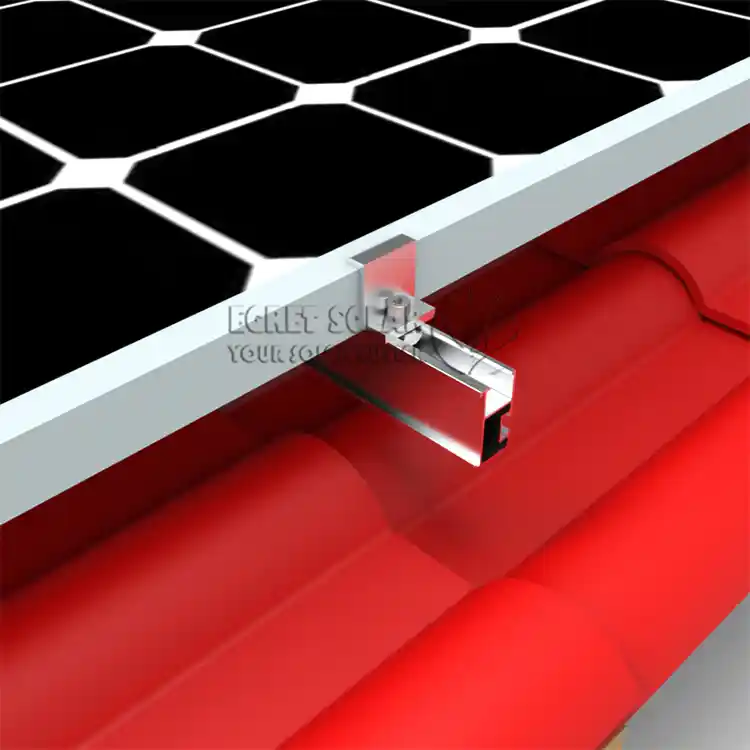

موقعیت نصبگیره انتهایی برای پنل های خورشیدیدر ابتدا و انتهای آرایه قرار دارد و فقط فریم بیرونی یک ماژول ثابت است. نیروی هسته آن عمدتاً قوی ترین بار باد لبه را از یک طرف ماژول تحمل می کند و در عین حال نقش تثبیت ترمینال، مقاومت در برابر فشار شدید باد و آب بندی لبه را ایفا می کند. ظاهر معمولاً با یک سر بسته یا دارای پوشش انتهایی طراحی می شود.

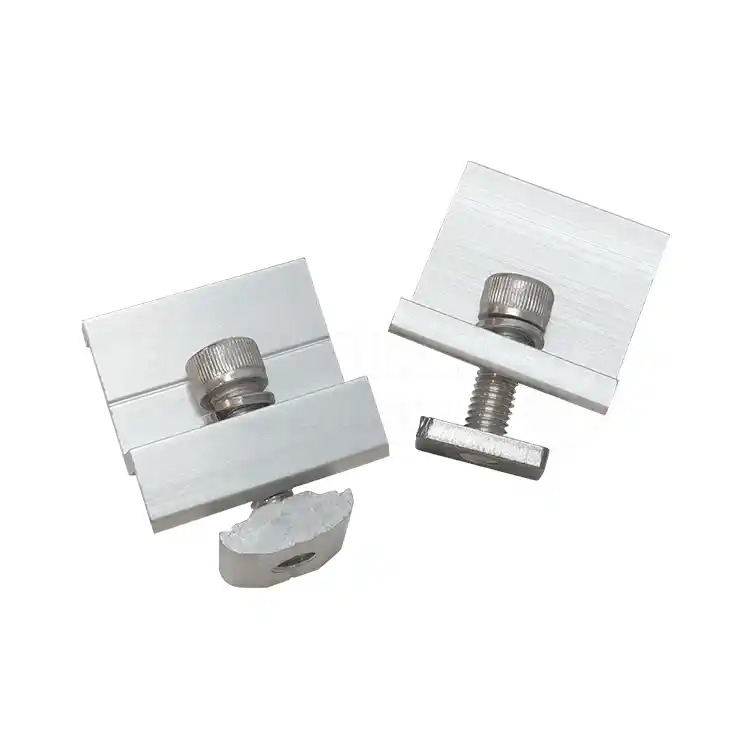

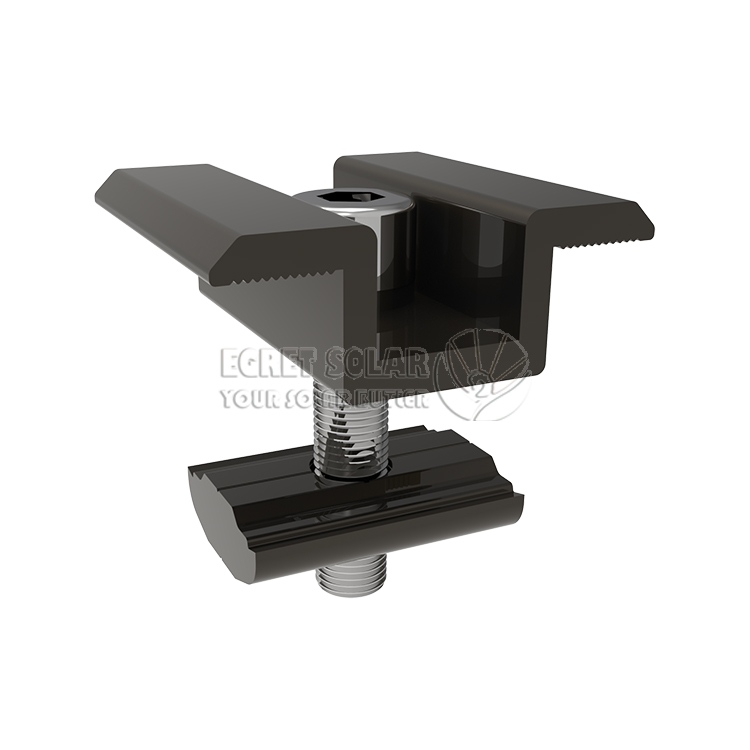

Mid Clamp در وسط آرایه نصب می شود و قاب های داخلی دو جزء مجاور را به طور همزمان گیره می دهد و نیروی منتقل شده توسط دو جزء مجاور را تحمل می کند. عمدتاً در برابر نیروی بالابر باد به سمت بالا مقاومت می کند. هر دو انتهای Mid Clamp باز است و برای نگه داشتن پانل استفاده می شود.

اصول طراحی

طراحی محصول مشکلات کلیدی را که اغلب در مهندسی عملی با آن مواجه می شوند حل می کند، بلوک فشار انتهایی سنتی در هنگام سفت شدن مستعد چرخش و جابجایی است.اگرت سولارطرح های ازگیره های انتهایی برای نصب پنل خورشیدیسطح یاتاقان سه زاویه طراحی، توسعه و تولید شده، نیروی چرخشی ایجاد شده توسط بست را به نیروی قفل عمودی رو به پایین از طریق یک سطح تماس منحصر به فرد تبدیل می کند، این مشکل را اساساً حل می کند و نصب را محکم تر می کند، طراحی T-bolt با دندانه های ضد لغزش پیچ ها را می توان در شیارهای ریل راهنما برای تثبیت گیره کرد، و نصب را با یک دست امکان پذیر می کند.

مردم هم می پرسند

س: چرا باید از همان برند یا سری سازگار با ریل ها و اجزای راهنما باشد؟ آیا می توان از آنها به صورت تصادفی استفاده کرد؟

ج: مخلوط کردن آنها توصیه نمی شود. به دلیل عدم تطابق مکانیکی، عرض شیار و تحمل شکل پروفیل ها (ریل های راهنما) مارک های مختلف متفاوت است. راگیره های انتهایی پنل خورشیدی

یا T-bolt ممکن است به درستی وارد یا قفل نشده باشد که منجر به نصب ناپایدار می شود.

س: در حین نصب، پیچ ها به چرخش ادامه می دهند و نمی توان آنها را سفت کرد. چه کار کنم؟

A: ممکن است ناشی از ترتیب نصب یا ابزار نامناسب باشد. ابتدا مطمئن شوید که سر پیچ به درستی در شیار ریل راهنما قرار گرفته است. ثانیاً باید از آچار گشتاور استفاده شود و سفت کردن باید مطابق با مقدار گشتاور مشخص شده در دفترچه راهنمای محصول (معمولاً در محدوده 16 تا 20 نیوتن متر) انجام شود. ابتدا آن را با دست و در آخر با آچار گشتاور سفت کنید.

س: الزامات ویژه برای انتخاب مواد برای محصولات در مناطق برفی و سرد چیست؟

پاسخ: توصیه می شود از آلیاژ آلومینیوم به عنوان ماده اصلی استفاده شود. سطح با اکسیداسیون آنودایز درمان می شود تا یک لایه محافظ خوب ایجاد کند و از خوردگی جلوگیری کند.
