چگونه سیستم نصب خورشیدی بالاست شرقی-غربی را نصب کنیم؟

[آماده سازی قبل از نصب]

در اینجا لیستی از مواردی است که باید قبل از نصب آماده کنید:

ابزار:

پیچ گوشتی: برای محکم کردن پیچ ها استفاده می شود.

نوار اندازه گیری: برای اطمینان از قرار گرفتن براکت در موقعیت صحیح استفاده می شود.

سطح: برای تأیید نصب براکت به صورت افقی استفاده می شود.

سیستم بالاست خورشیدی ما شامل لوازم جانبی زیر است:

پشتیبانی از سه پایه از پیش مونتاژ شده، اتصال ریلی و ریلی،وسط گیرهو گیره انتهایی، گیره ریلی، گیره زمین ولنگه زمینسینی بالاست، پیچ شش گوش M8*60 و مهره فلنج M8. لازم به ذکر است که بلوک های سیمانی را باید خودتان تهیه کنید.

پشتیبانی از سه پایه از پیش مونتاژ شده

ریل و ریل اسپلایس

گیره وسط و گیره انتهایی

گیره ریلی

گیره زمین و گیره زمین

سینی بالاست

[مرحله 1]

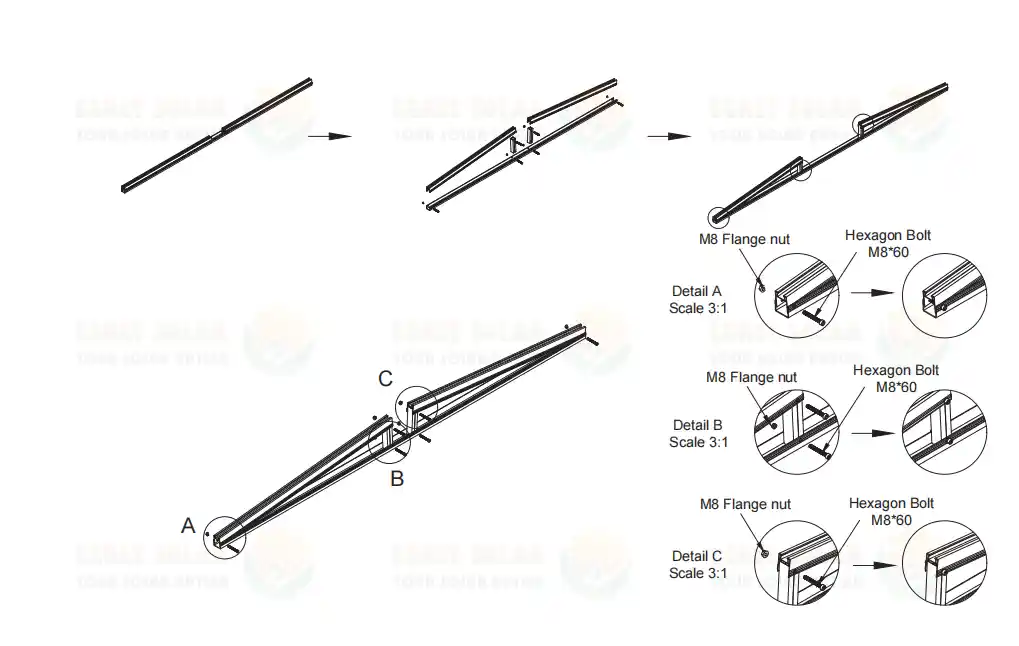

براکت از پیش مونتاژ شده را باز کنید و پیچ های شش گوش M8*60 و مهره های فلنج M8 را در نقاط A، B و C که در نمودار زیر مشخص شده اند نصب کنید تا پایه سه پایه را محکم کنید.

[مرحله 2]

طبق نقشه ها، پایه های سه پایه از پیش مونتاژ شده در سیستم نصب سقف تخت خورشیدی در فواصل 2500 میلی متری چیده شده اند.

[مرحله 3]

سینی بالاست را به نوبه خود در تکیه گاه سه پایه از پیش مونتاژ شده قرار دهید، و فاصله بین دو سینی بالاست تقریباً 1275 میلی متر است، همانطور که در شکل نشان داده شده است.

[مرحله 4]

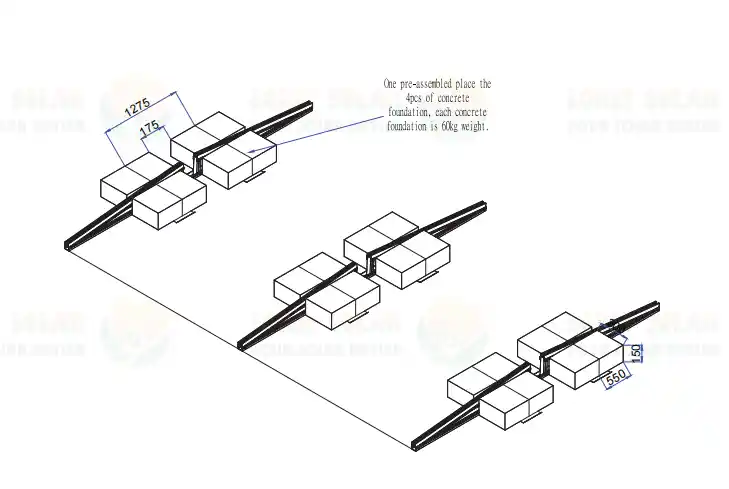

بلوک بتنی را روی سینی بالاست قرار دهید. لازم به ذکر است که یک تکیه گاه سه پایه از پیش مونتاژ شده نیاز به پشتیبانی از چهار بلوک بتنی دارد و وزن هر بلوک بتنی باید حداقل 60 کیلوگرم باشد. ابعاد و نحوه قرارگیری بلوک های سیمانی در سیستم نصب خورشیدی بالاست سقف تخت بتنی در شکل زیر نشان داده شده است.

[مرحله 5]

در زیر نمای بالایی از تکیه گاه سه پایه از پیش مونتاژ شده، سینی بالاست و بلوک بتنی پس از اتمام مراحل نصب فوق مشاهده می شود.

[مرحله 6]

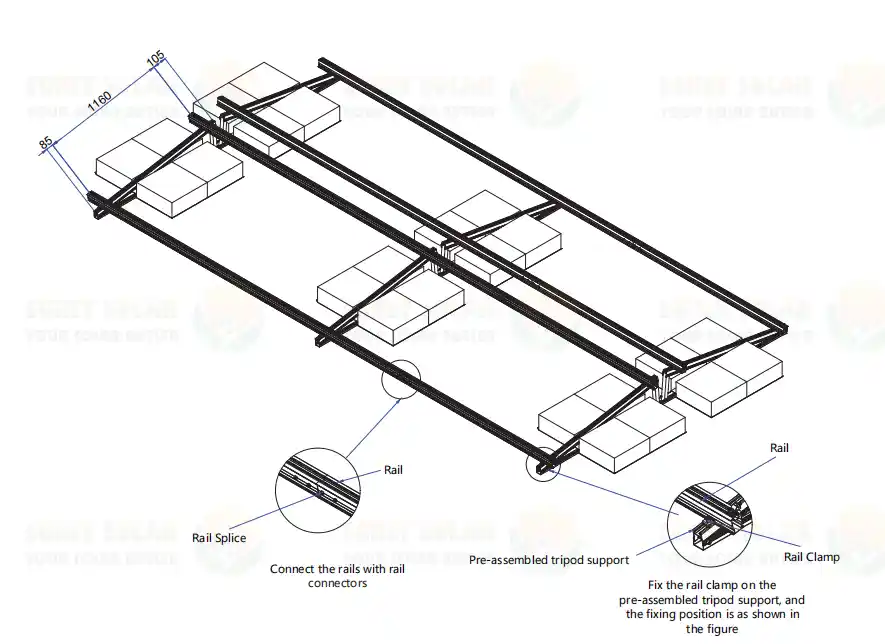

ریل ها را با استفاده از اتصال ریلی وصل کنید و گیره های ریل را مانند شکل نشان داده شده به پایه سه پایه از پیش مونتاژ شده ثابت کنید.

[مرحله 7]

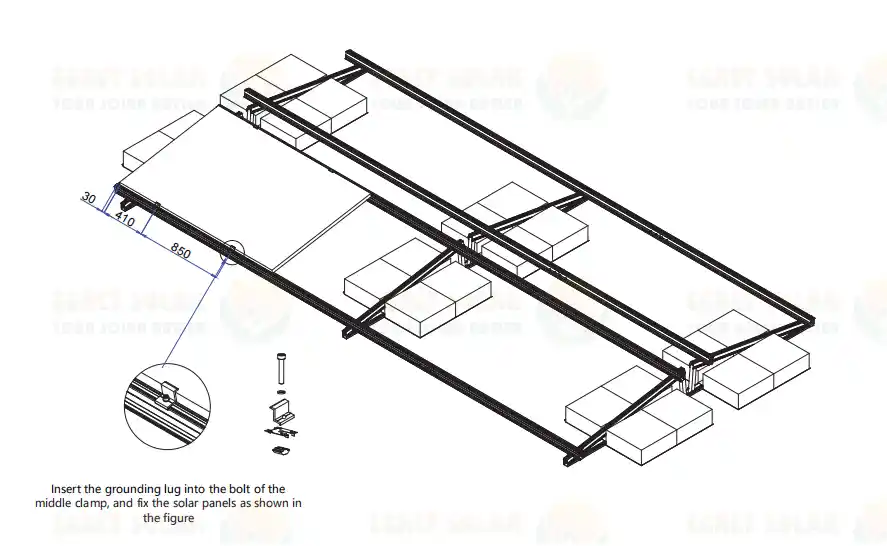

پنل خورشیدی را روی ریل قرار دهید و گیره اتصال زمین را مانند شکل در پیچ گیره میانی قرار دهید.

[مرحله 8]

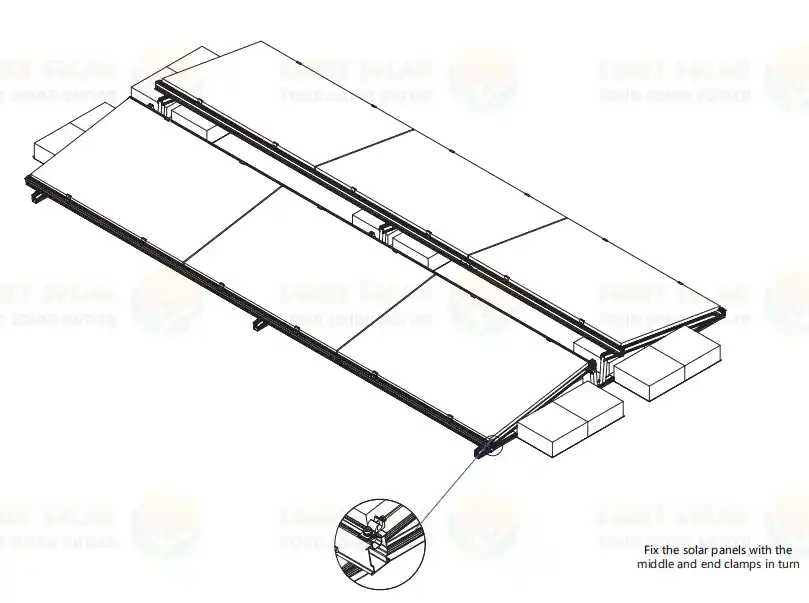

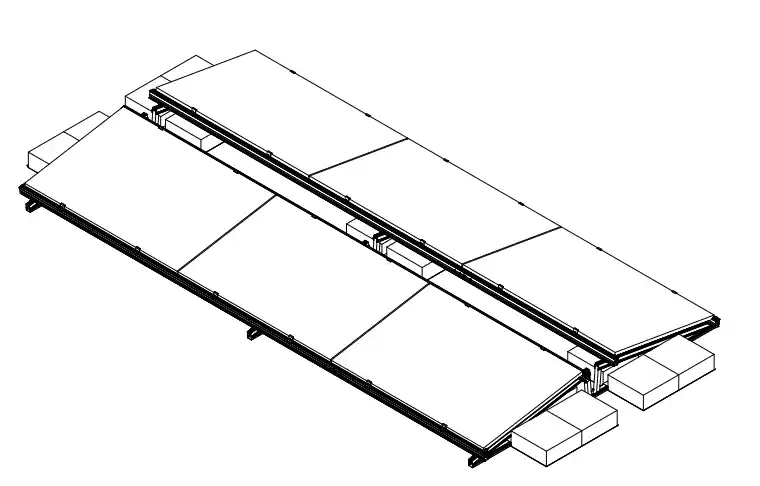

صفحات خورشیدی را به ترتیب قرار دهید و سپس گیره میانی و گیره انتهایی را برای محکم کردن آنها نصب کنید، همانطور که در شکل نشان داده شده است. این کار نصب کل سیستم نصب بالاست خورشیدی شرقی-غربی را تکمیل می کند.

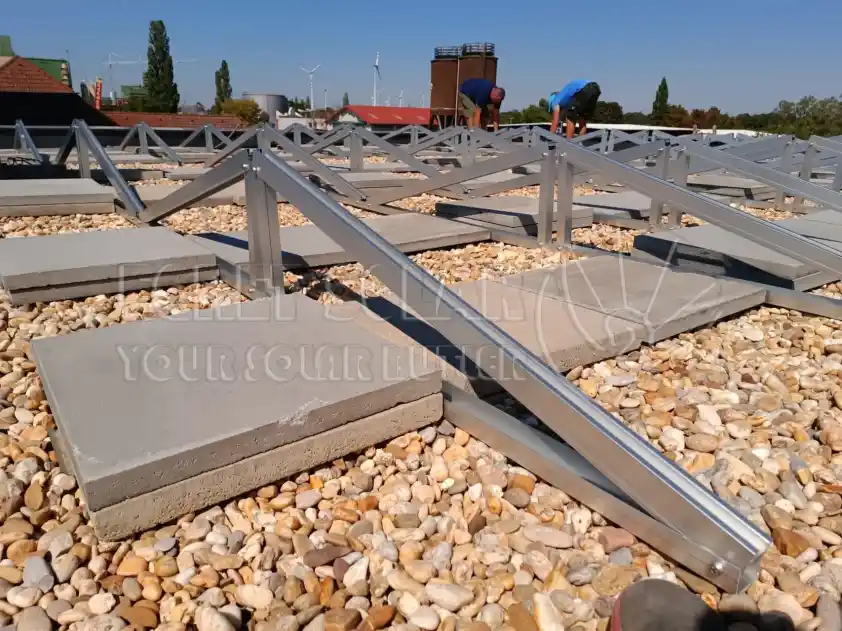

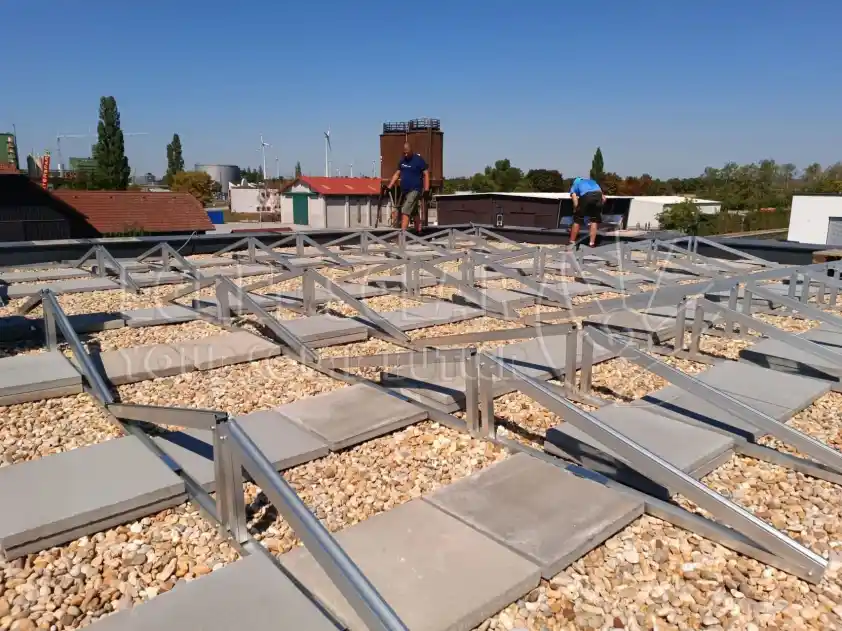

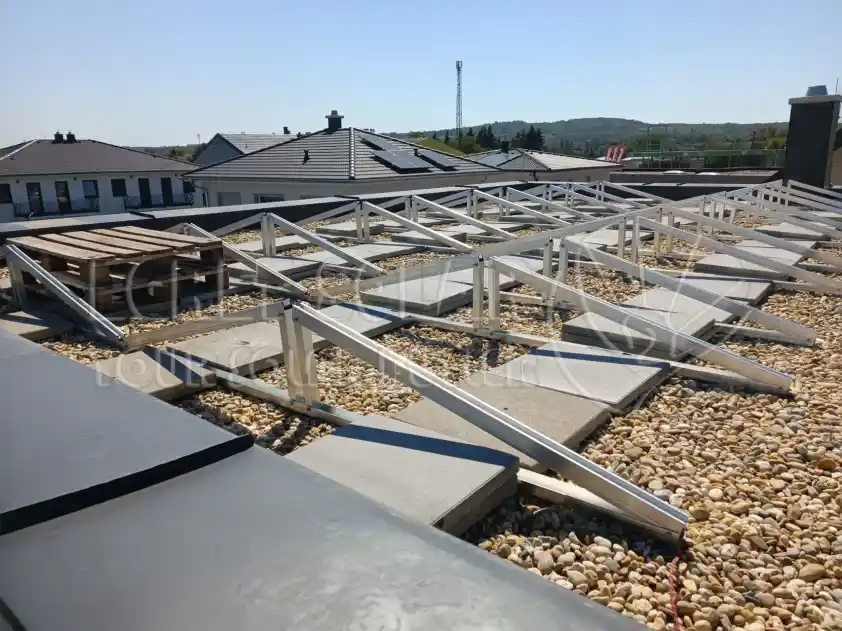

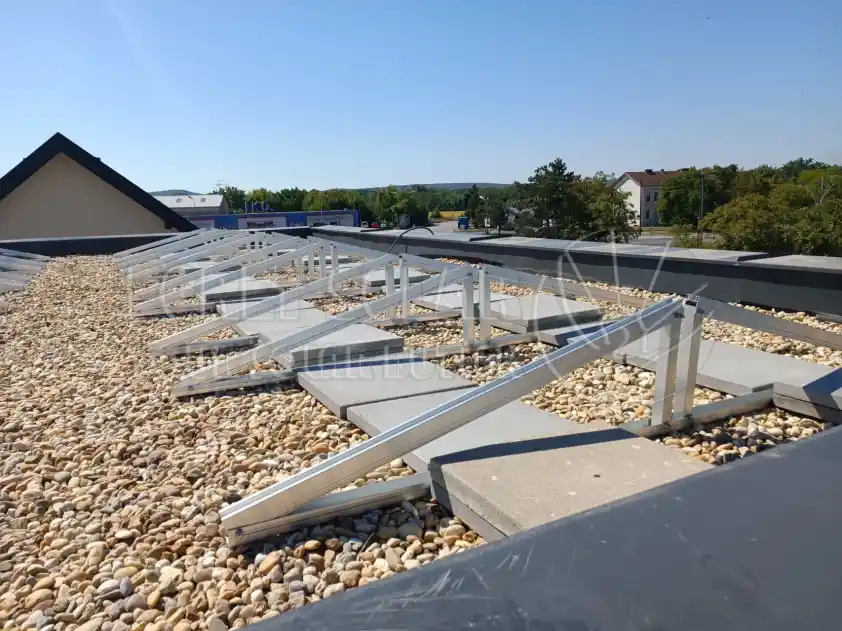

[نمونه نصب]
