واشر مسطح نصب شده خورشیدی

واشر مسطح نصب خورشیدی برای نصب خورشیدی یک مؤلفه مهم ، کوچک اما حیاتی است. این یک واشر به طور استاندارد و مقاوم در برابر خوردگی (HDG یا SS) است ، واشر با قطر نسبتاً بزرگ که به طور خاص برای پیچ ها اندازه گیری شده است. کار آن اطمینان از گیره پیچ و مهره ها ، توزیع بارها ، محافظت از سطوح نصب و جلوگیری از شل شدن ، از این طریق به طور قابل توجهی در یکپارچگی ساختاری ، ایمنی و دوام طولانی مدت کل آرایه خورشیدی کمک می کند. همیشه از واشرهای مشخص شده توسط تولید کننده سیستم رکاب خورشیدی خود استفاده کنید.

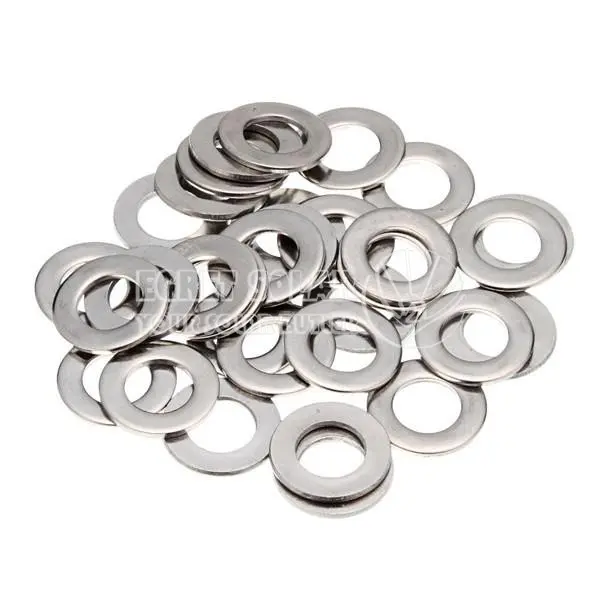

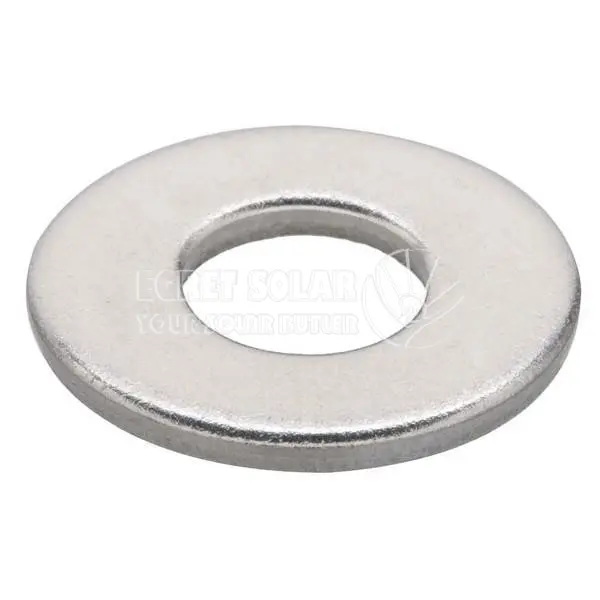

پانل خورشیدی واشر مسطح مسطح در اندازه های مختلف (M4 ، M6 ، M8 ، M10 ، M12) موجود است و امکان سازگاری با طیف گسترده ای از قطرهای پیچ در کاربردهای مختلف را فراهم می کند. واشر مسطح قطبی سطح صاف بین پیچ یا سر پیچ و مواد را فراهم می کند و به جلوگیری از شل شدن به دلیل ارتعاش یا حرکت کمک می کند.

واشر مسطح نصب خورشیدی به جلوگیری از آسیب در سطح بستر کمک می کند و همچنین می تواند توزیع یکنواخت تر از بار را فراهم کند و خطر شل شدن یا خرابی اتصال دهنده را کاهش می دهد.

مزیت

توزیع بار: عملکرد اصلی واشر مسطح نصب خورشیدی ، گسترش نیروی بستن (بار) است که توسط مهره و سر پیچ بر روی یک سطح بزرگتر از مؤلفه نصب (مانند یک ریل آلومینیومی ، براکت یا خود قاب پانل) اعمال می شود. این مانع می شود:

آسیب به مواد نرم تر (مانند ریل های آلومینیومی).

اعوجاج یا خرد کردن مواد کامپوزیت.

غلظت استرس بیش از حد که می تواند منجر به ترک خوردگی یا عدم موفقیت شود.

یک سطح یاتاقان پایدار را فراهم کنید: یک سطح صاف و صاف را برای مهره یا سر پیچ در برابر تحمل ایجاد می کند ، از توزیع حتی فشار و کاهش خطر شل شدن به دلیل لرزش یا دوچرخه سواری حرارتی اطمینان می دهد.

جبران سوراخ های بزرگ: واشر مسطح نصب شده خورشیدی به اطمینان حاصل می کند که پیچ های پیچ و مهره مواد را به درستی گیره می کند حتی اگر سوراخ در یک جزء کمی بزرگتر از قطر پیچ باشد.

محافظت: واشر مسطح خورشیدی SUS304 به عنوان سدی بین پیچ/مهره و سطح نصب عمل می کند و باعث کاهش خوردگی گالوانیک می شود (به خصوص در هنگام استفاده از فلزات متفاوت مانند پیچ ​​های فولادی و ریل های آلومینیومی) و خراشیدن سطح.

از خرد کردن مواد نرم (به عنوان مثال ، ریل های آلومینیومی) جلوگیری کنید.

خوردگی گالوانیک بین فلزات متفاوت را کاهش دهید.

از توزیع بار در برابر نیروهای باد/برفی اطمینان حاصل کنید.

حفظ تنش پیچ در طی دهه های دوچرخه سواری/لرزش حرارتی.

اغلب برای ضمانت های سیستم مورد نیاز هستند.

پرسش

Q1: واشر مسطح نصب شده خورشیدی چیست؟

پاسخ: واشر مخصوص طراحی شده در سیستم های رکاب پنل خورشیدی. این امر برای محافظت از سطوح نصب (مانند ریل های آلومینیومی) ، جلوگیری از آسیب ، کاهش خوردگی و اطمینان از یکپارچگی ساختاری طولانی مدت ، نیروی بستن پیچ و مهره ها را برای محافظت از سطوح نصب (مانند ریل های آلومینیومی) توزیع می کند.

Q2: چه اندازه مشترک است؟

پاسخ: اندازه ها با قطر پیچ مطابقت دارند:

- M8 (برای پیچ های 8 میلی متر): شناسه 8.4 میلی متر ، OD 17-24mm

- M10 (رایج ترین): شناسه 10.5 میلی متر ، OD 20-30 میلی متر

- M12: id ~ 13mm ، OD 24-36mm

Always verify dimensions per your racking manufacturer’s specs.

Q3: از چه موادی استفاده می شود؟

الف:

-فولاد گالوانیزه گرم (HDG): مقاومت در برابر خوردگی و مقرون به صرفه ، مقاومت در برابر خوردگی.

- فولاد ضد زنگ (A2/304 یا A4/316): برای محیط های ساحلی/سخت ضروری است. A4/316 مقاومت در برابر خوردگی برتر را ارائه می دهد.

- از فولاد کربن ساده یا فلزات غیر سازگار خودداری کنید.

Q4: چگونه ضخامت شستشوی مسطح SOS304؟

پاسخ: به طور معمول 1.5-3 میلی متر. واشرهای ضخیم تر بارهای بیشتری را دارند اما به پیچ های طولانی تر نیاز دارند. مشخصات مهندسی سیستم را دنبال کنید.

Q5: اگر من واشر را حذف کنم چه اتفاقی می افتد؟

پاسخ: خطرات شامل:

- ریل های خرد شده/آسیب دیده یا فریم های پانل.

- اتصالات سست به دلیل لرزش/دوچرخه سواری حرارتی.

- خوردگی گالوانیک را تسریع کرد.

- خرابی ساختاری یا جدا شدن پانل.

Q6: از واشر مسطح نصب خورشیدی در آرایه های خورشیدی استفاده می شود؟

پاسخ: در هر اتصال پیچ خورده:

- شکاف ریلی و گیره های انتهایی.

- گیره پانل به ریل.

- اتصالات سقف (به عنوان مثال ، L فوت ، چشمک زن).

- پایه های سطح زمین.
